坚信很多小伙伴们都了解:针对大部分商品而言,共模电感的磁心都采用铁氧体磁芯(镍锌系和锰锌系)。镍锌系磁心的特性是具备较低的初导磁率,但在十分高的頻率(超过100MHz)时,仍能维持初导磁率。而锰锌系则正好相反,其具备很高的初导磁率,但在頻率很低(20KHz)时,导磁率很有可能会衰减系数。因为镍锌系磁心有很低的初导磁率,因此 在低頻时,不能造成高特性阻抗特点。殊不知锰锌系磁心在低頻时,能给予十分高的特性阻抗特点,且十分适用10KHz到50MHz的抗干扰信号。根据此,大家今日关键紧紧围绕锰锌系磁心进行,来向大伙儿揭密,共模电感最常见的磁心种类。

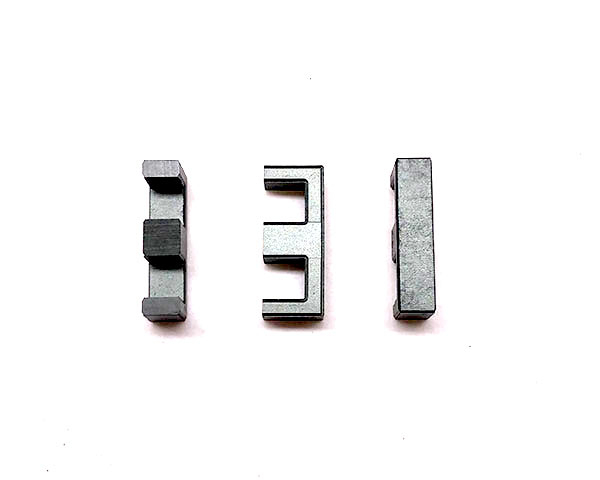

锰锌系磁心有很多种多样样子:环状,E形,罐形,RM形及EP形这些。但针对大部分共模电感全是应用环状磁心。关键缘故有下列二点:
第一:环状磁心价钱相对性划算。由于环状只有一个就可制做,而别的样子的磁心则必须一对才可以组成共模电感所需,且在成形时,因考虑到两磁心的匹配难题,还须提升碾磨工艺流程(如镜面玻璃磁心)才可以获得较高的导磁率。针对环状磁心却不需这般。
第二:与其他样子磁心对比环状磁心有较高的合理导磁率。由于两匹配磁心在安装时,不管怎样工作都不能清除磁密的状况,故合理导磁率比仅有单一封闭式形磁心要低。
但是环状磁心有一缺陷:缠线成本费较高。因别的样子磁心有一配套设施线架在应用,缠线都能够设备工作,而环状磁心只能够手工作业或设备(速率较低)工作。但一般 状况下,共模电感匝数较少(低于30圈),故缠线成本费较为少。
