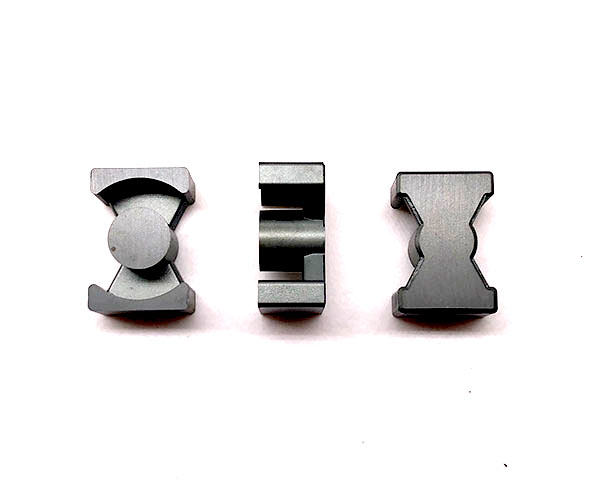

锰锌（MnZn）系软磁铁氧体磁芯简述

锰锌系软磁铁氧体磁芯主要是具备尖晶石构造的mMnFe2O4·nZnFe2O4与小量Fe3O4构成的单相电固溶体，用锰锌系铁氧体磁芯永磁材料制成的电感器变压器骨架以及它带磁电子器件，运用頻率从百余HZ到好几千兆赫兹，是最重要的软磁铁氧体磁芯原材料，其生产量占了软磁铁氧体磁芯永磁材料总产值的60%之上，因而，锰锌铁氧体磁芯的发展趋势更加引人注目。锰锌铁氧体磁芯原材料关键分成高频率低能耗铁氧体磁芯（别称输出功率铁氧体磁芯，原始导磁率一般低于5000，大部分在2000上下）和高导磁率即高

μi（原始导磁率）铁氧体磁芯两大类。

原始导磁率ui是永磁材料的导磁率(B/H)在被磁化曲线图原始区的规定值，即

μ0为真空磁导率permeabilityinvacuum(4π×10-7H/m)，企业亨/米

H为磁感应强度magneticfieldstrength(A/m)

B为磁通密度magneticfluxdensity(T)

（1）锰锌输出功率铁氧体磁芯简述

输出功率铁氧体磁芯的关键特点是在高频率（好几百千赫）高感应线圈（好几千高斯函数，1T=10000Gs）的标准下，依然维持很低的功能损耗，并且其在一定的温度范围内功能损耗随变压器骨架的升温而降低，在80℃上下做到最低值，进而能够产生量变到质变。输出功率铁氧体磁芯的适用范围是以各种各样电源变压器变电器和彩色电视回扫变电器为意味着的输出功率型电感件，主要用途十分普遍，是现阶段生产量较大的软磁铁氧体磁芯。以下是天通"TDG"的TP4系列的溫度和变压器骨架耗损关联。

在我国新公布的"软磁铁氧体磁芯材料英语"国家标准，把输出功率铁氧体磁芯原材料分成PW1~PW5五类，其可用输出功率也明显提高。如可用頻率为15~100kHz的PW1原材料；可用頻率为25~200kHz的PW2原材料；可用頻率为100~300kHz的PW3原材料；可用頻率为300~1MkHz的PW4原材料；可用頻率为1~3MHz的PW5原材料。现阶段中国的公司已能生产制造等同于PW1~PW3原材料，PW4原材料仅有一部分公司小批量生产试产，PW5原材料有待进一步开发设计和生产制造。日本国TDK的输出功率铁氧体磁芯原材料不论是品质還是生产量均处在国际性领先水平。

天通"TDG"的TP4输出功率铁氧体磁芯

输出功率类锰锌软磁铁氧体磁芯原材料世界各国生产厂家型号规格对比（相匹配非常型号规格）

（2）锰锌高导磁率铁氧体磁芯

导磁率是考量软磁铁氧体磁芯原材料特性的关键主要参数之一，一般将原始导磁率（μi）超过5000的Mn－Zn铁氧体磁芯原材料称之为高导磁率铁氧体磁芯，高导磁率铁氧体磁芯的关键特点是导磁率非常高，一般均做到10000之上，进而可使变压器骨架容积变小许多 ，融入电子器件向微型化、轻量海关放行发展趋势的必须。此外以便考虑应用规定，这种高导磁率小变压器骨架的工艺性能务必非常好，光滑有光泽，沒有毛边，并且在其表层上务必涂敷一层匀称、高密度、绝缘层、美观大方的有机涂层，这是一个技术性难题。高导磁率铁氧体磁芯在电子工业和电子信息技术中是一种急缺和运用普遍的新型功能材料，能够做通信设备、测控技术仪器设备、电器产品及新式led节能灯具中的宽屏带变电器、小型低频变压器、中小型环形脉冲变压器和小型电感元件等升级换代的电子设备。高导磁率代表着更适合做变电器（同规格型号变压器骨架同样线圈匝数获得高些电感器量减少自感电动势，或是获得同样的励磁电感能够采用更小的变压器骨架，变电器并不是储能器件只是传送动能元器件），而不是功率电感（电感器自身是储能器件，导磁率越高功率越低，如下图）。

天通"TDG"TS5软磁铁氧体磁芯

天通"TDG"TS10软磁铁氧体磁芯

锰锌高导磁率软磁铁氧体磁芯原材料世界各国生产厂家型号规格对比（相匹配非常型号规格）

所述世界各国各非常型号规格对应表是东磁（DMEGC）出示

以便让大伙儿对这种原材料及生产商有大量的掌握和挑选，下列是新康达（NCD）出示的锰锌（Mn-Zn）原材料型号规格对比图（输出功率和高导磁率沒有彻底分离）。
